簡介：齒輪跳動儀,齒輪跳動檢測儀,齒輪跳動測量?jī)x可對具有孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定
齒輪跳動儀的用途：
本儀器可對具有孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（被測齒輪如不帶軸，用戶可自制具有空的心軸）。本儀器也對具有孔的圓柱和圓錐的徑向跳動也端面挑定進行測定。
齒輪跳動儀的工作原理：
齒圈的徑向跳動△Fr為側頭相對于齒輪線的大變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢驗時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒輪軸線的大變動量即為△Fr。
|
被測齒輪模數
0.3－2mm 1-6mm
|
齒輪大直徑
150mm 300mm
|
規格：1--6mm
|
|
測架轉動范圍
±0°
|
指示表分度值
0.001mm
|
規格：0.3mm--2mm
|
|
儀器示值變化在10次測量過程中，不大于下列規定：
測光滑表面： 測齒輪：
▲不用杠桿 ▲用杠桿 ▲不用杠桿
1um 2um 3um
|
如：加長、加價格雙方可協商
|

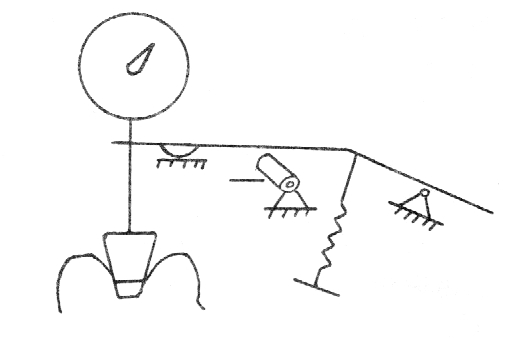

圖為本儀器的工作原理示意圖：

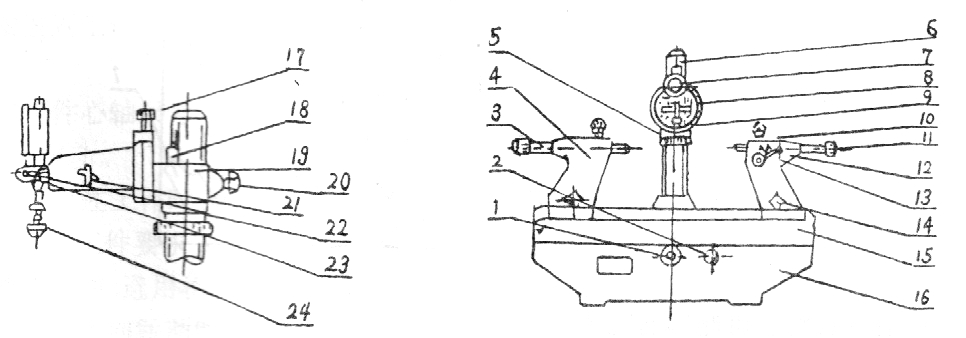

儀器結構示意圖：
安置在儀器底座16上的臺面15，可用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定。在臺面上的左右頂針架4、12可沿臺面上的基面作縱向移動，可用膠木螺母14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使側頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课弧Ｋ砷_(kāi)緊固螺釘17測量支架8可相對于測量座在垂直平面內作±900的轉動。表架23可利用手柄21抬起或放下。
1.膠木手柄 2.膠木螺帽 3.頂針 4.左頂針架 5.升降螺帽 6.立柱 7.千分表 8.測量支架 9.測量頭 10.膠木螺釘 11.M4膠木螺釘 12.右頂針架 13.手柄 14.膠木螺帽 15.臺面 16.底座 17.緊固螺釘 18.指標塊 19.測量座 20.膠木螺釘 21.手柄 22.螺釘 23.表架 24.接頭

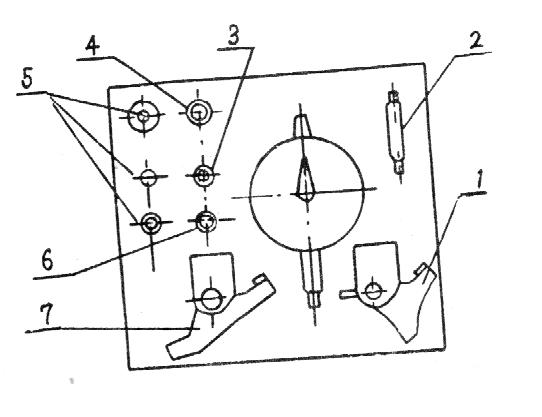

附件：
1.直角杠桿：供測端面跳動。
2.扳手：供裝拆側頭。
3.球形測量頭：供直角和水平杠桿用。
4.接頭：供接長圓錐測量頭。
5.圓錐測量頭：供測200壓力家，模數1-6mm齒輪。
6.千分表球形測量頭：供測圓柱或圓錐徑向跳動。
7.水平杠桿：供測內齒和齒輪及內孔徑向跳動。
使用直角和水平杠桿時，可用螺桿22將其固定在測量支架8上。
被測工件的安裝：
1被測工件的心軸長短、操作的方便性，預先將左架4固定在臺面15適當?shù)奈恢蒙希⑹鬼斸樄潭ā?/div>
2.按工件心軸尺寸調整右頂針架12位置，是其在使用彈簧頂針頂住心軸孔時，松緊適當，無軸向竄動。
在進行上述工作時，應注意使頂針伸出頂針座孔部分盡量小些。
根據工件要求安裝相應的測頭及附件和調整測量支架位置。(測量支架在垂直位置)
1.測齒輪時，選用相應模數的圓錐測量頭，并用接頭接長。
2.測圓錐徑向 跳動時可直接用千分表球形測量頭。
3.測量表面或內齒和齒輪時用水平杠桿和相應的測量頭。
4.測圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架，是其轉過的角度等于圓錐角之半，用緊固螺釘17緊固。
5.測圓錐齒輪跳動時，轉動測量支架使其轉過的角度等于其錐角，采用相應圓錐測量頭。
根據被測工件直徑轉動升降螺帽5使測量座上下移動，從而使千分表球形測量頭（圓錐測量頭）與工件被測面（測齒輪時是兩齒側面間）接觸獲得一定的壓縮量。
校準千分表刻度盤零位與指針重合。
測量齒輪的外齒和齒輪的齒圈徑向跳動。
1.每測完一齒，讀出千分表上示值后，可利用手柄21抬起圓錐測量頭。再用手轉過一齒。重復放下圓錐測量頭，進行讀數。在每次放下圓錐測量頭時，測量頭和兩齒測量應充分接觸。
2.測完一周后，其大與小示值差即為齒輪的齒圈徑向跳動公差Fr.
測量?jī)?nèi)齒和齒輪的齒圈徑向跳動：
1. 用水平杠桿和相應的圓錐測量頭，每測完一齒，用手柄21抬起千分表，使千分表球形測量頭與水平杠桿上的底座脫離接觸。此時用水平杠桿上的扭簧作用。圓錐測量頭能自動從內齒和齒輪兩齒面間退出。再轉動一齒，重復測量。
2.測完一周后，其大與小示值差即為齒輪的齒圈徑向跳動公差Fr.
測量端面跳動：
用直角杠桿安裝在測量支架上，調整測量座位置，并移動臺面使被測工件端面與球形測量頭充分接觸。將被測工件旋轉一周，其大與小示值差即為被測工件的端面跳動量。
齒輪跳動儀、齒輪跳動檢測儀、齒輪跳動測量?jī)x使用注意事項：
一. 工件檢測時，應小心輕放，導軌面上不允許放置任何工具或工件。
二. 工件檢測完工后，應立即對儀器進行維護保養，導軌及套應上油防銹，并保持周?chē)h(huán)境整潔。
三. 應專人于每月底對偏擺儀進行精度實測檢查，確保設備完好，并做好實測記錄。
