划线平台

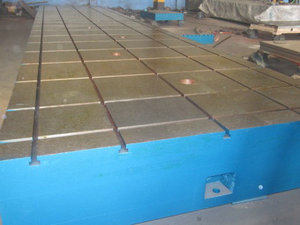

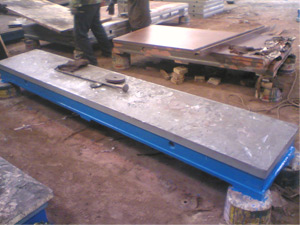

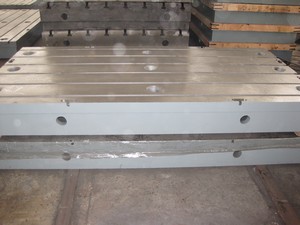

简介：铸铁划线平台是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及零件的划线、测量等.我厂划线平台合理的结构搭配，保证了平台稳定性及耐用性。
铸铁划线平台的用途：是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及零件的划线、铆焊研磨工艺加工及测量等。
划线平台材质：强度铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理(人工退火600度-700度和自然时效2-3年)使其精度稳定，耐磨性能好。
划线平板是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及零件的划线、铆焊研磨工艺加工及测量等
铸铁划线平台按T7974-1999标准制造，产品制成筋板式和箱体式，铸铁划线平台工作面有长方形、正方形或圆形，材料HT200-300，QT400-600，ZG15-45。 铸铁划线平台工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。
划线平台规格：200×200-3000×8000mm， 殊规格可按用户图纸订做或双方商定生产加工。
划线平板精度：按 标准计量检定规程执行，分别为0、1、2、3四个等级。
|
划线平台规格（长×宽）mm |
划线平台精度等级 |
||
|
1级 |
2级 |
3级 |
|
|
平面度公差（um） |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
70 |
174 |
|
|
2000×3000 |
74 |
184 |
|
|
2000×4000 |
88 |
219 |
|
